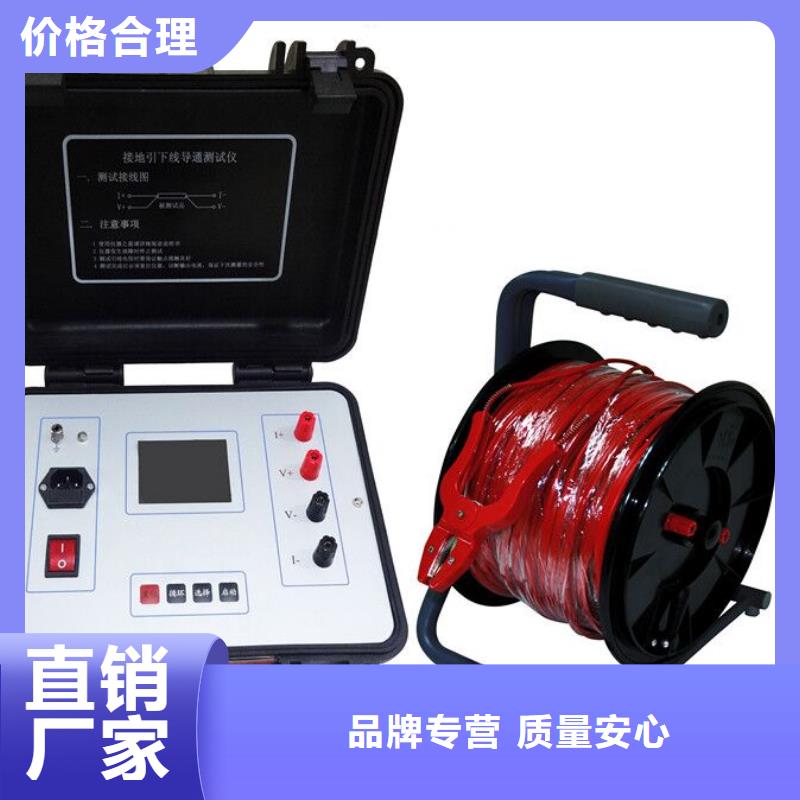

接地导通测试仪试验接线试验前将随机配置的专用测试线取出，将红色、黑色测试钳线分别夹到连接到被测地网的两根接地引下线上，加持后来回晃动测试钳，以磨掉表面氧化层保证接触良好。测试线另一端连接到仪器面板接线端子，如图2。图2 试验接线2）仪器操作开机界面接地导通测试仪Ver：1.1电池：39.4V 正常2019-01-09 16:32图3 开机界面电池电量充足时按下开机键，仪器屏幕点亮，并显示如图3所示界面。如发现电池电压低于32V，或电池提示“低电”时，应使用随机配置的专用充电器充电，充电操作请参阅“仪器维护”章节。对比度设置：开机界面下按“↑”可增加屏幕显示的对比度，按“↓”可降低屏幕显示的对比度，调整完毕按“F2”保存对比度设置。系统时间设置：开机界面下按“F1”键，配合“↑”键、“↓”键可调整反白区域数值，按“→”键或“←”键可切换反白区域的待调整位，调整完毕按“F2”保存系统时间设置。设置电流：10 A3）电流设置图4 电流设置界面在开机界面下，按“确认”键，即可进入电流设置界面，此时按“↑”键或“↓”键可增加或降低试验电流，可供设置电流选项在1A、5A、10A，可根据试品进行设置，见图4。4）测试显示界面实测电流：0.00A干扰电压：0.00V电阻：0.0000mΩ按确认键进行测试图5测试界面在设置完成并确认接线无误后，按“确认”键即可进入测试界面，

接地导通测试仪仪表将自动关机，需重新按“”键开机方可切换为电池供电。开机后默认进入测试界面，按“”返回键即可回到菜单界面。开机无操作约10分钟后，仪表将在30s后自动关机。在电池电量低的时候，显示“”符号，仪表将自动关机，请及时充电。开机后显示界面如下（测试界面）：（2）主菜单开机后，按“”返回键至主菜单界面，主菜单分为“测试”、“记录查询”、“系统设置”。（3）系统设置在主菜单界面中按“”或“”键选择“系统设置”项，点击“”确认键进入系统设置界面。系统设置分为“中英文切换”、“亮度设置”、”连续测试“、“蓝牙设置”、“固件升级”、“时间设置”、“关于”项。中英文切换：按“”键切换中文模式或英文模式。亮度设置：按“”键可切换高、中、低三种亮度。连续测试：按“”键可选择使能（开）或禁用。蓝牙设置：按“”键可选择使能（开）或禁用。固件升级：按“”键可进入固件升级界面，当需要升级固件时，请联系厂商提供升级所需固件，升级方法后文有详细说明。时间设置：按“”键可进入日期时间设置，按“”或“”键移动光标，按“”或“”键改变数字大小，按“”键确认。关于：为仪表结构说明、测试接线示意图。（4）测试开机默认进入测试界面，也可以在菜单界面选择进入。在测试界面内可通过按“”或“”键移动“”光标到需要修改的参数位置，按“”或“”键修改对应项的参数。长按“”键约2秒开始测试。连续测试模式：该模式下开始测试后不会主动停止测试，需短按“”键停止测试，停止测试时自动保存当前结果，

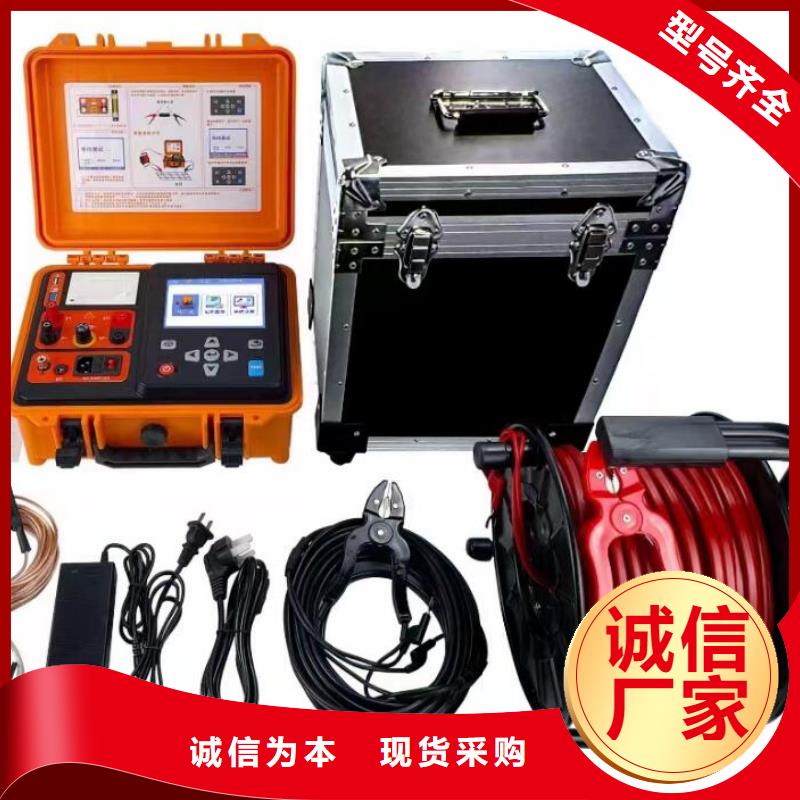

接地导通测试仪设置完成后，长按“”键开始测试。单次测试模式下，测试开始时，显示“充电中…”，充电至指定电流值时开始测试，显示“正在测试…”，在测试完成后显示测试的电阻值，若被测试电阻超量程上限时显示“--OL--”。连续测试模式下，长按“”开始测试，此模式下仪器实时显示测量的电阻值和电流值，等待显示的电阻值稳定之后，短按“”可停止测试并保存数据。若接线不良，则显示“接线不良”提示。在测试电感较大的电阻时（例如变压器绕组），测试完成后会有蜂鸣响提示，表示正在放电，注意需在放电完成后方可进行下一次测试。测试过程中若需中断测试，可短按“”键中断，仪表会停止测试并立即开始放电，等待放电结束即可开始下一次测试。（仪表在测试普通电阻时没有蜂鸣器放电提示，用户只需在有示值显示后5秒左右再测试即可。）（3）自检用户可用随仪器配备的自检电阻进行仪器自检测试，若仪表测试的电阻阻值与标准电阻阻值误差在0.1％范围内即表示仪表直流电阻测试功能正常。（4）仪器的保护措施为了保护操作人员和仪器设备的，本仪表具备输入过流保护，输出过流保护，仪器高温保护，测试负载放电保护，电池电量低等几种保护措施。五. 电池管理长时间不使用仪表时，请每2个月给电池充电一次。电池电量低时，请及时充电。电池过充或过放均会损坏电池。必须使用标配的充电器充电。1．电池出现无格指示代表电池电量几乎耗尽，显示“”符号，仪表将自动关机。此时请尽快使用充电器充电，以维护电池，若电池过度放电有可能造成电池性损坏。2．按“”键0.5秒检查仪表能否正常开机，若仍不能开机，请联系厂家处理。3．若需更换电池，请联系厂家处理。六. 装箱单仪器1台测试线（黑色线长10米；红色线长50米）2条（红、黑各1条）自检电阻1个电源线1条打印纸1卷充电器1个（25.2V 3A）附件工具箱1个保险丝4个（3A、30A各2个）接地线1条RS232数据线1条用户手册/保修卡/合格证1份本公司不负责由于使用时引起的其他损失。本用户手册的内容不能作为将产品用做特殊用途的理由。本公司保留对用户手册内容修改的权利。若有修改，将不再另行通知。
